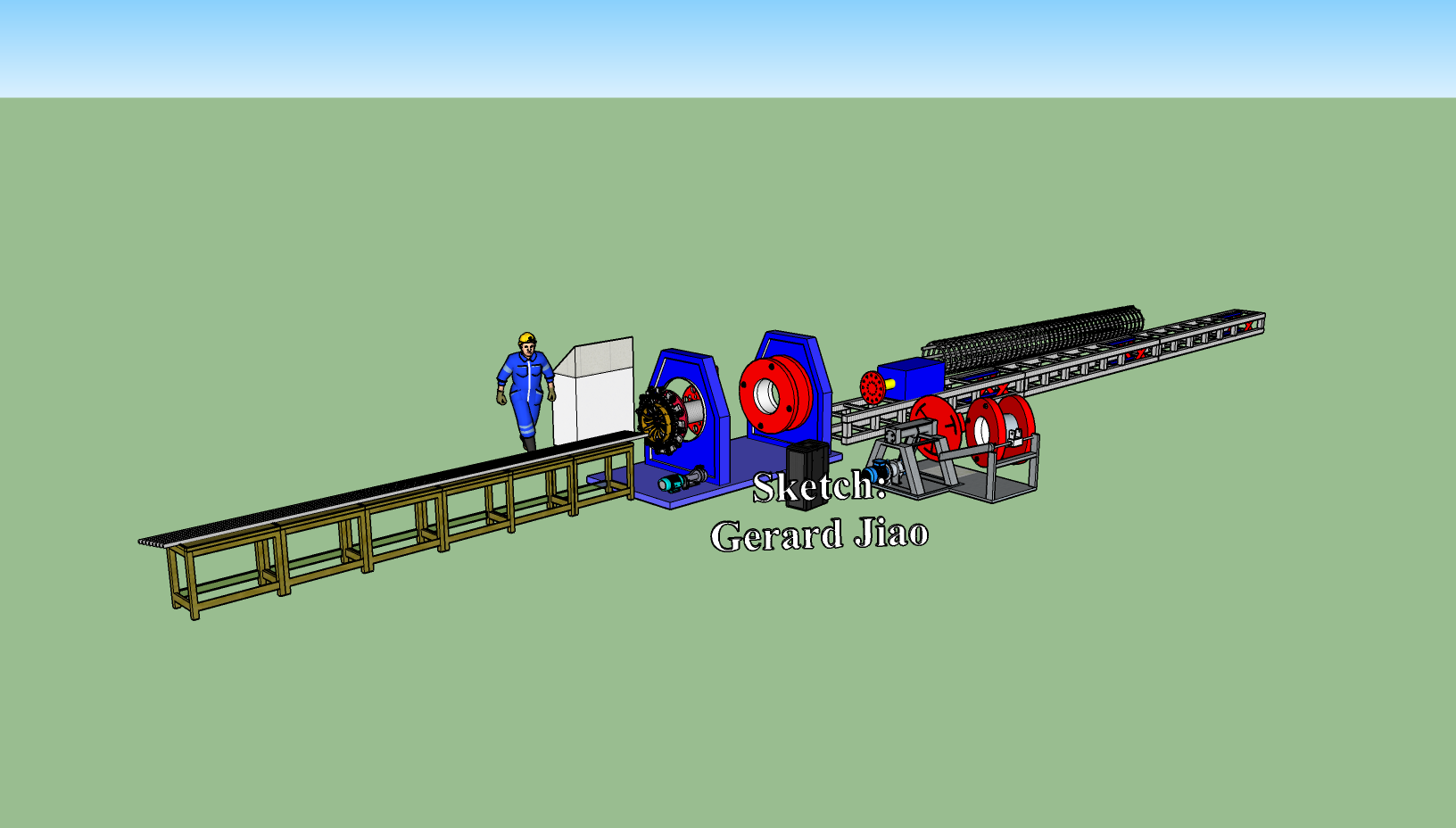

آلة لحام قفص قطب مخروطي

آلة اللحام بالقطب المخروطي مناسبة لقفص التعزيز بالقطب الخرساني ، وتشكيل اللحام بقفص التسليح بالقطب الخرساني ، وهو حل جيد لقطر العمود المستدق 1:75 درجة ، وقوة اللحام الفولاذية لقضيب البناء منخفضة ، والمؤازرة الأوتوماتيكية للقوس وغيرها من المشاكل التقنية ، مع ارتفاع الكفاءة ، اللحام الصلب ، التشكيل السريع ، الدقة العالية ، خطأ القطر الصغير وهلم جرا.

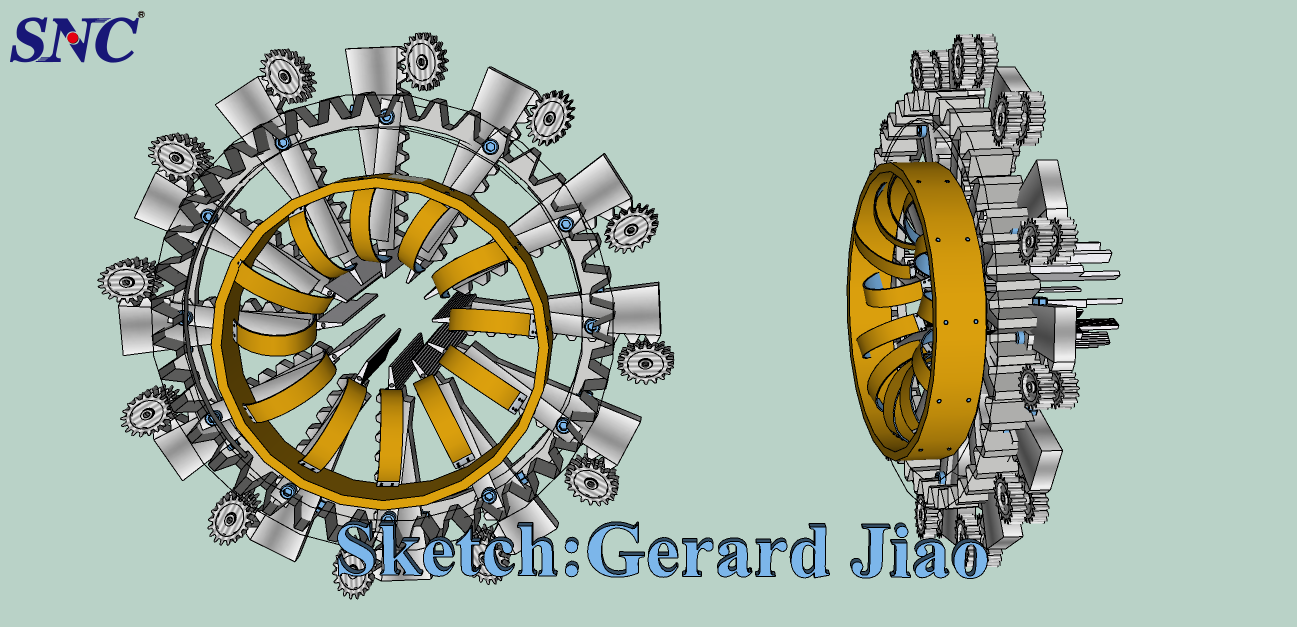

في عملية اللحام ، لا يتحول جسم قفص التعزيز الرئيسي ، وتدور حلقة التعزيز ، ويمكن ضبط الملعب بشكل تعسفي وفقًا للمتطلبات ، وله وظيفة إطلاق القفص التلقائي وتفريغ القفص.تم اعتماد آلية اللحام بالضبط الأوتوماتيكي لجعل لحام هيكل القفص أكثر صلابة.

المعايير الفنية: المعايير الفنية:

1 ، قطر الحافة: 190 مم ، 230 مم ، 270 مم ، 310 مم

2 ، طول الهيكل العظمي لحام الصلب: 7500 ~ 15000mm

3. استدقاق العمود: 1:75

4 ، قطر الشريط الطولي ، الصف: (12 مم ، 14 مم ، 16 مم)

5 ، عدد الأوتار الطولية: 10 ~ 20

6 ، قطر شريط الحلقة ، المادة: (4 مم ~ 6 مم ؛ (وفقًا لقطر الشريط الطولي ، عدد الجذور ، تحديد الطول الشامل)

7 ، مادة شريط الحلقة: Q195 (مستحسن) أو Q235 ؛

8 ، سرعة اللحام: قفص فولاذي 15 مترًا في 4 دقائق أو نحو ذلك (باستثناء وقت ارتداء التعزيز) ؛يمكن إرجاع عربة الجر بسرعة ؛

9. طريقة اللحام: لحام المقاومة

10 ، وضع تشغيل اللحام: الشريط الرئيسي لا يتحول ، شريط الحلقة تدور

11 ، الملعب: 0-150 مم (يمكن ضبطه بشكل تعسفي وفقًا للمتطلبات)

12 ، طريقة ارتداء الأوتار: اصطناعية.

13 ، وضع القفص: التفريغ الذاتي الميكانيكي

15 ، معدل خطأ القطر: ± 2mm

16 ، محول اللحام الرئيسي يعمل الجهد: 380 فولت

17 ، محول الطاقة: 300 كيلو فولت أمبير

18. قوة القيادة: 14KW

19. الطاقة الإضافية: ≥6kg هواء مضغوط (2m2 ضاغط هواء يقدمه المستخدم)

20 ، وضع التحكم: التحكم في برنامج PLC ، واجهة الإنسان والآلة
